Balun 1:1 – 300W SSB do dipola, odwróconego V
1 sierpnia, 2024
Balun 1:1 symetryzator antenowy na pasma KF o mocy max. 300 W SSB
Balun idealnie nadaje się do każdej anteny wymagającej symetryzatora prądowego 1:1 np. dipol, odwrócone V, itp.
Balun charakteryzuje się bardzo wysokim tłumieniem asymetrii w całym zakresie KF co świadczy o bardzo wysokiej skuteczności tłumienia asymetrii a to najważniejszy parametr każdego baluna 1:1. Im większa oporność tym większa skuteczność.
Wyniki pomiaru dla wybranej sztuki:
- 1,8 MHz – 24 dB ~ 1400 Ω
- 3,5 MHz – 30 dB ~ 3100 Ω
- 7,1 MHz – 33 dB ~ 4000 Ω
- 14,2 MHz – 38 dB ~ 8300 Ω
- 28,2 MHz – 36 dB ~ 6000 Ω
- 50 MHz – 23 dB ~ 1200 Ω

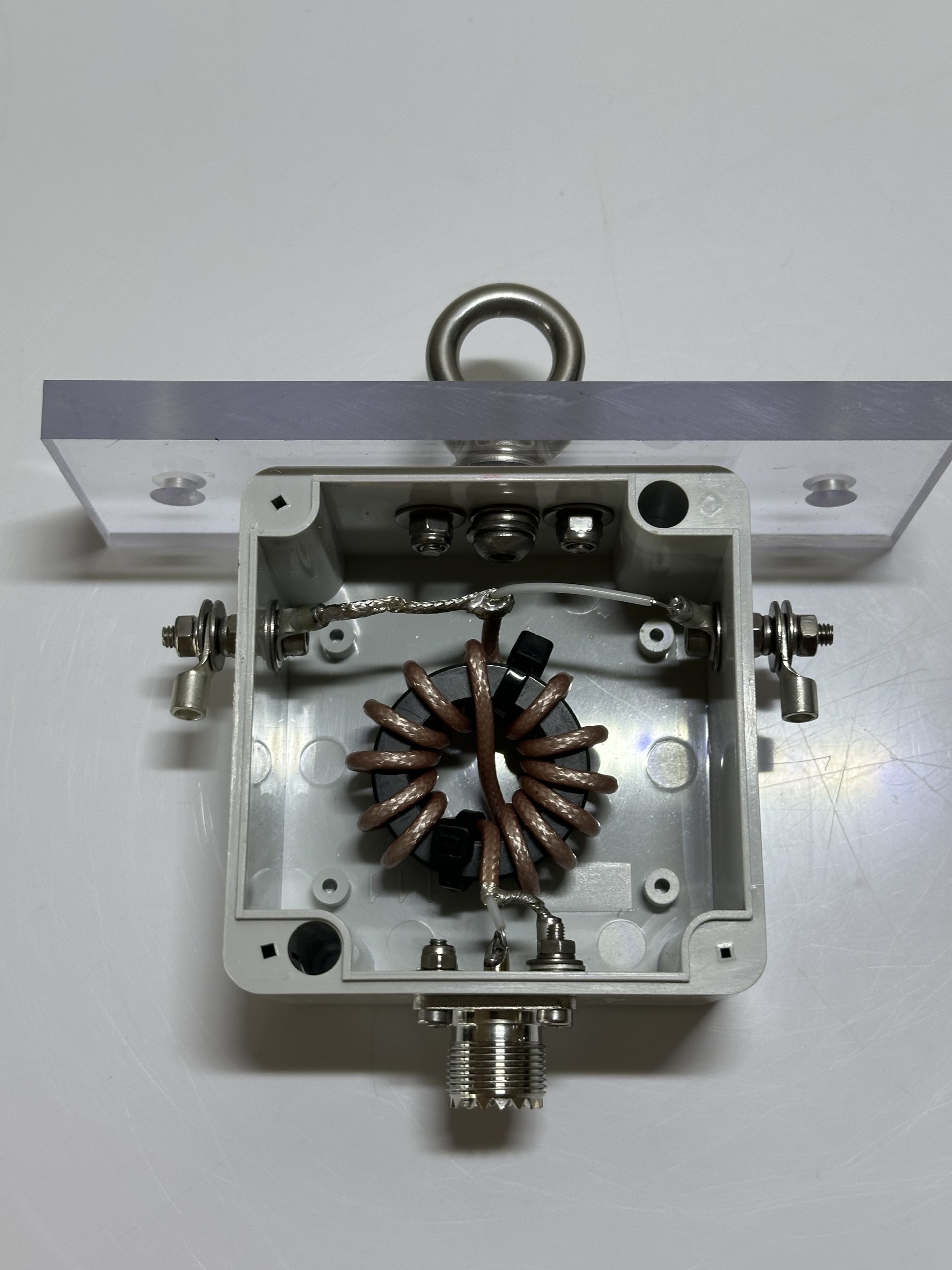

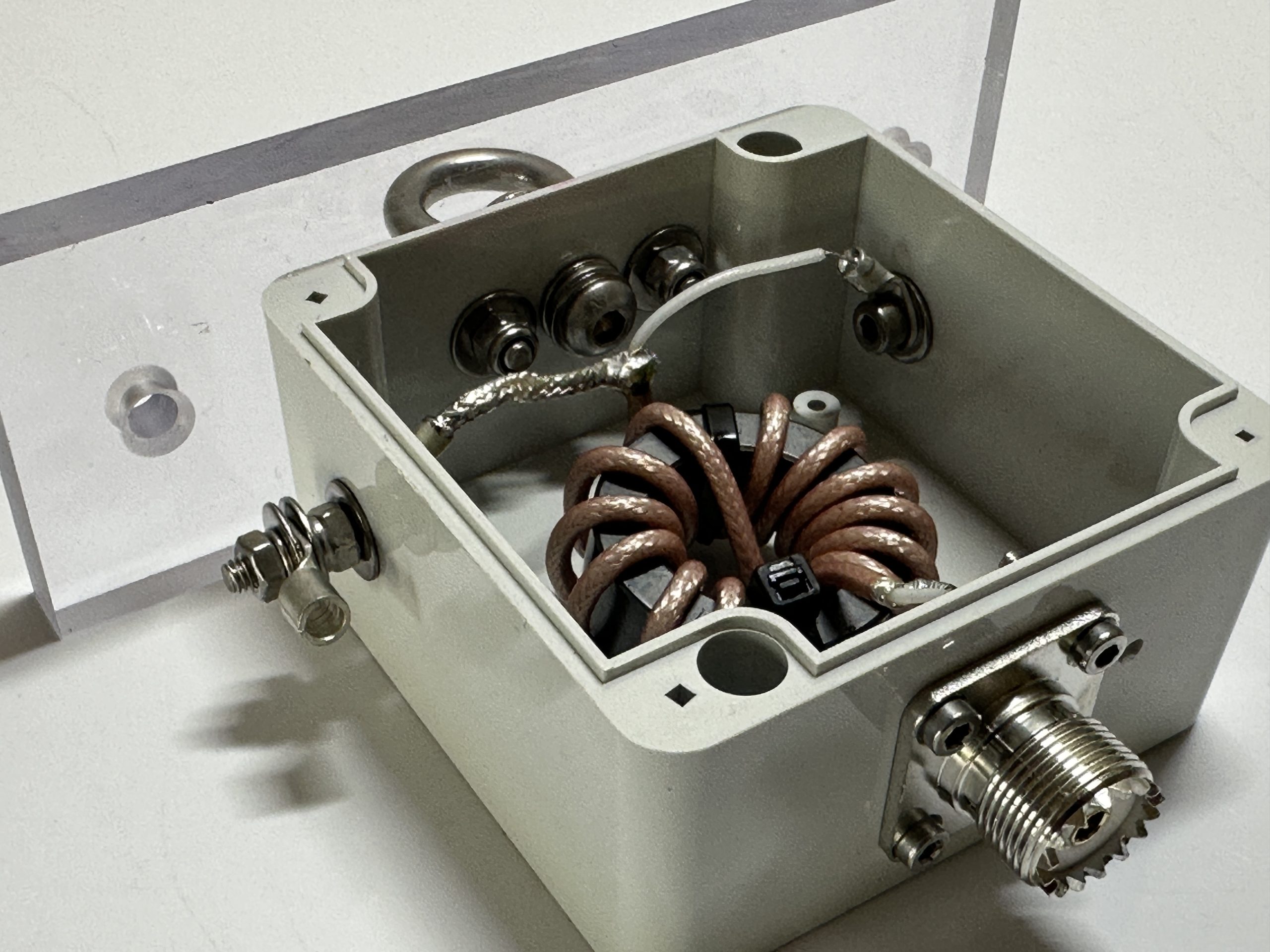

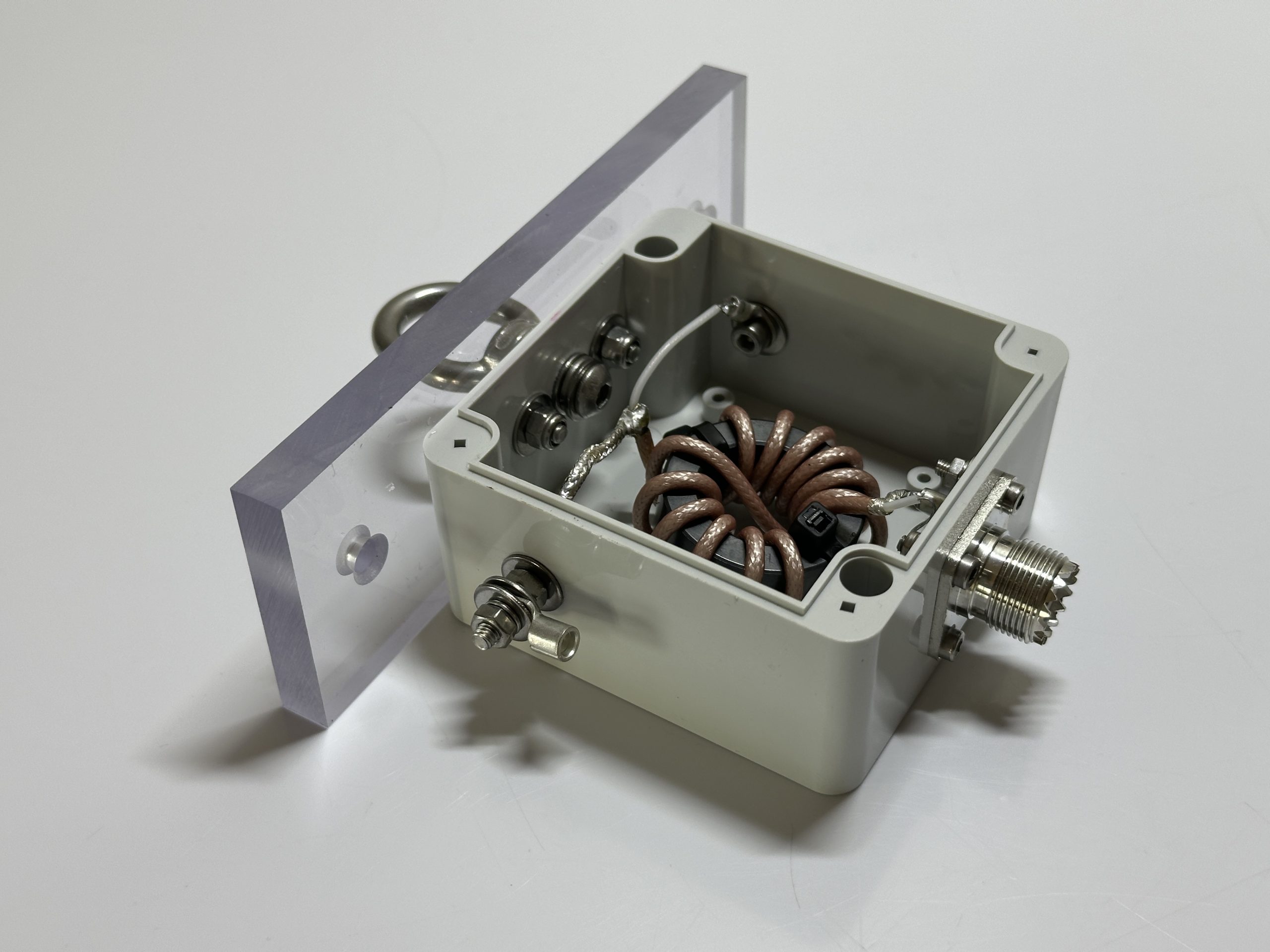

Wykonanie:
- Rdzeń 1x Amidon FT140-43 (optymalny dla pasm 80 – 6 metrów)
- Przewód RG-316D w teflonie wersja z podwójnym oplotem
- SWR 1:1 w pasmie KF
- Wyjście końcówki oczkowe

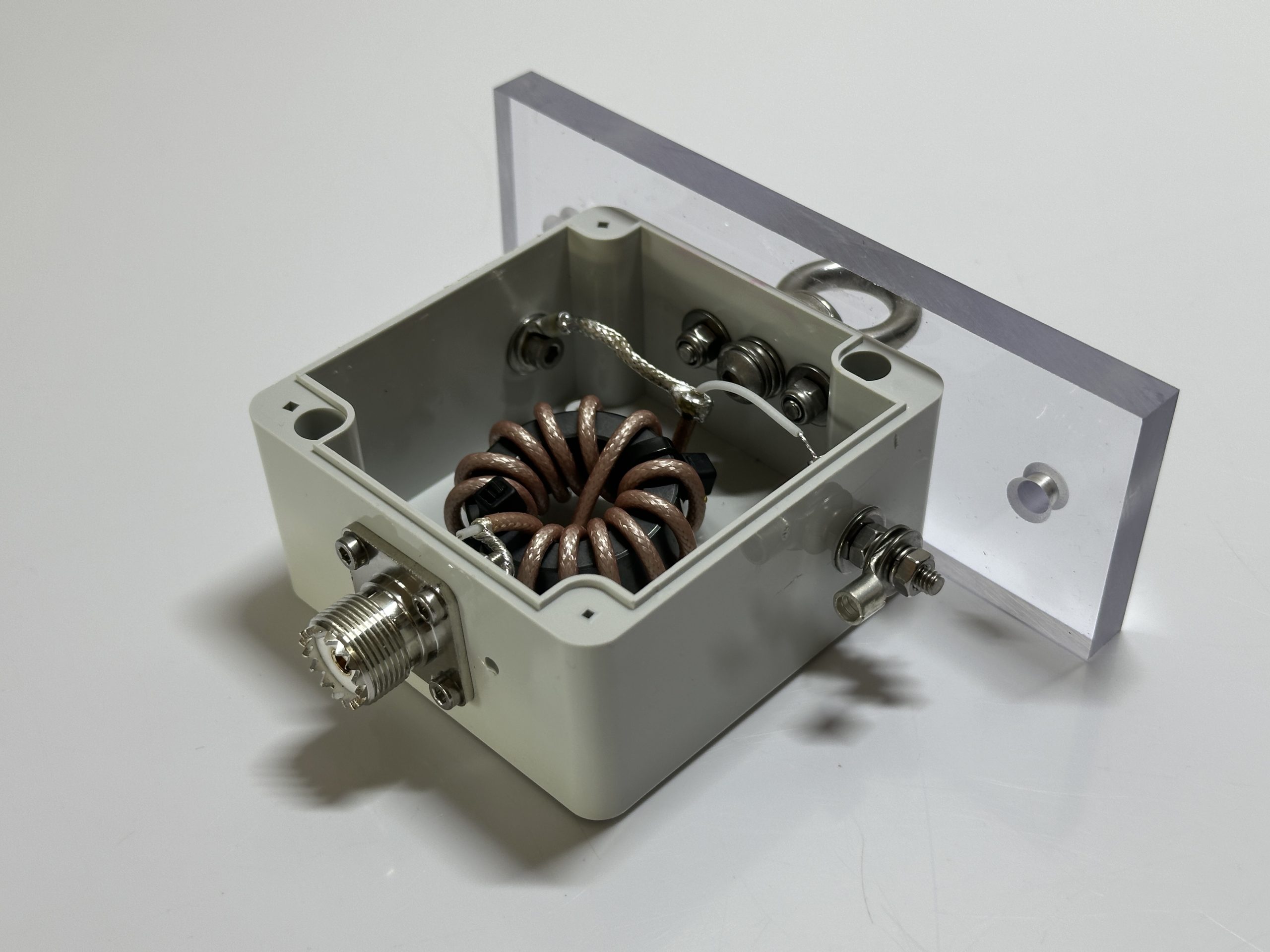

- Wejście gniazdo UC1 SO239 teflon, złocone styki
- Wszystkie śruby ze stali nierdzewnej klasy A2

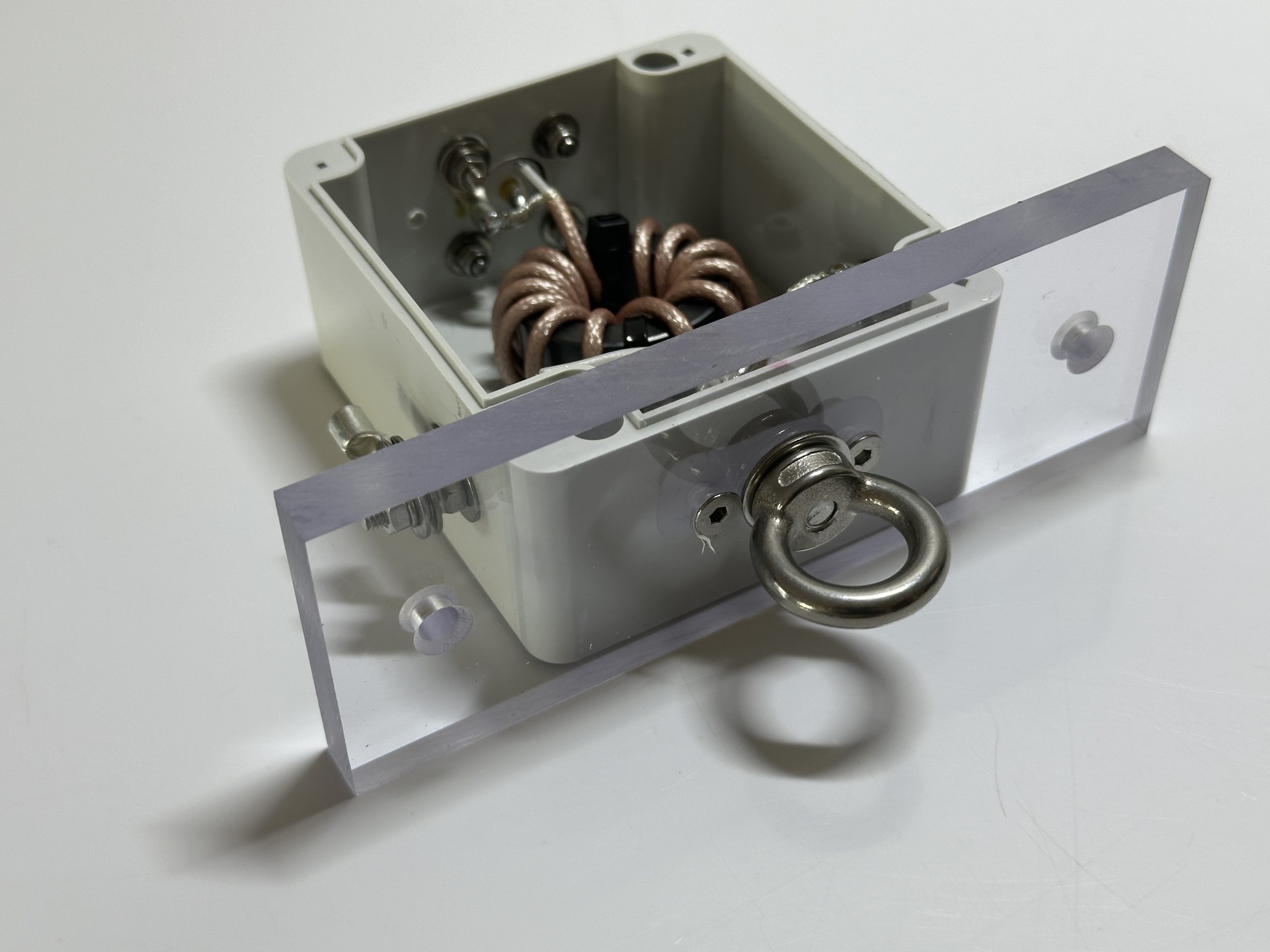

- Mocowanie wykonane z poliwęglanu litego odpornego na promieniowanie UV

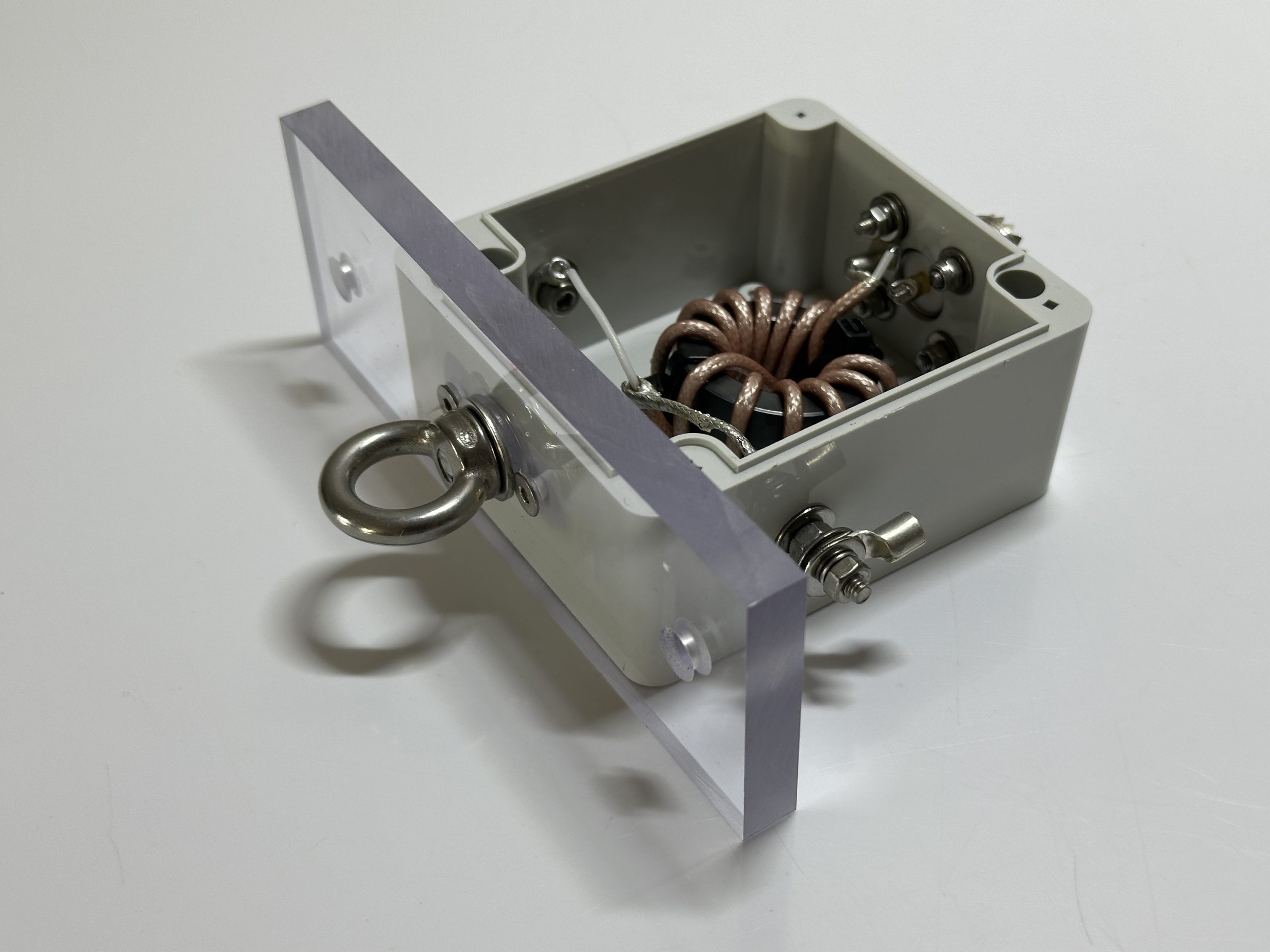

- Mocowanie oczkowe ze stali nierdzewnej A2, średnica 15 mm pozwalające na wygodne podwieszenie urządzenia.

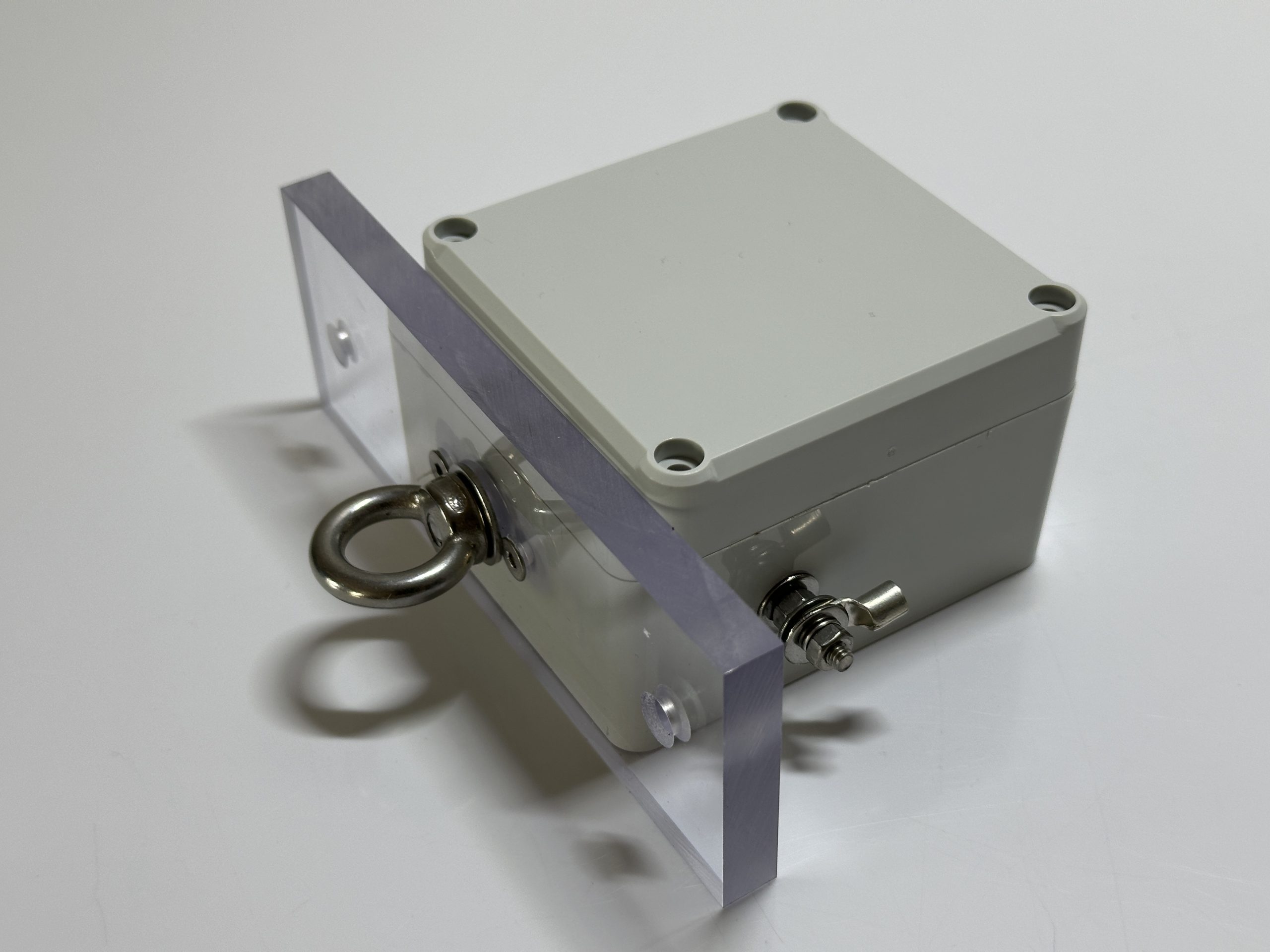

- Obudowa odporna na promieniowanie UV
- W zestawie są też końcówki oczkowe 4-6 mm2
Moc do 300 W SSB, 150 W CW, 120 W Digi
