Balun UnUn 49:1 – 500W SSB do End Fed
17 lipca, 2024

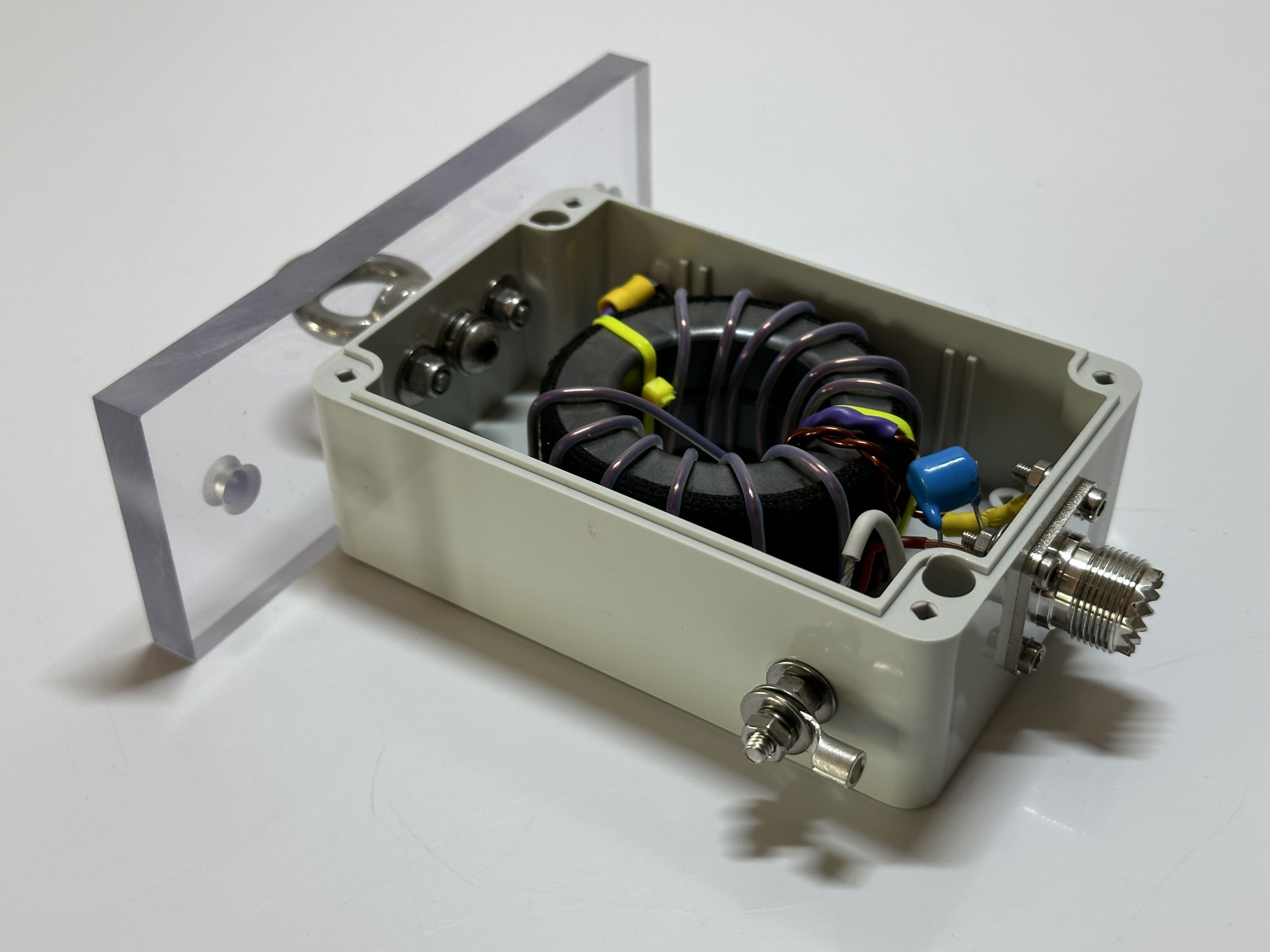

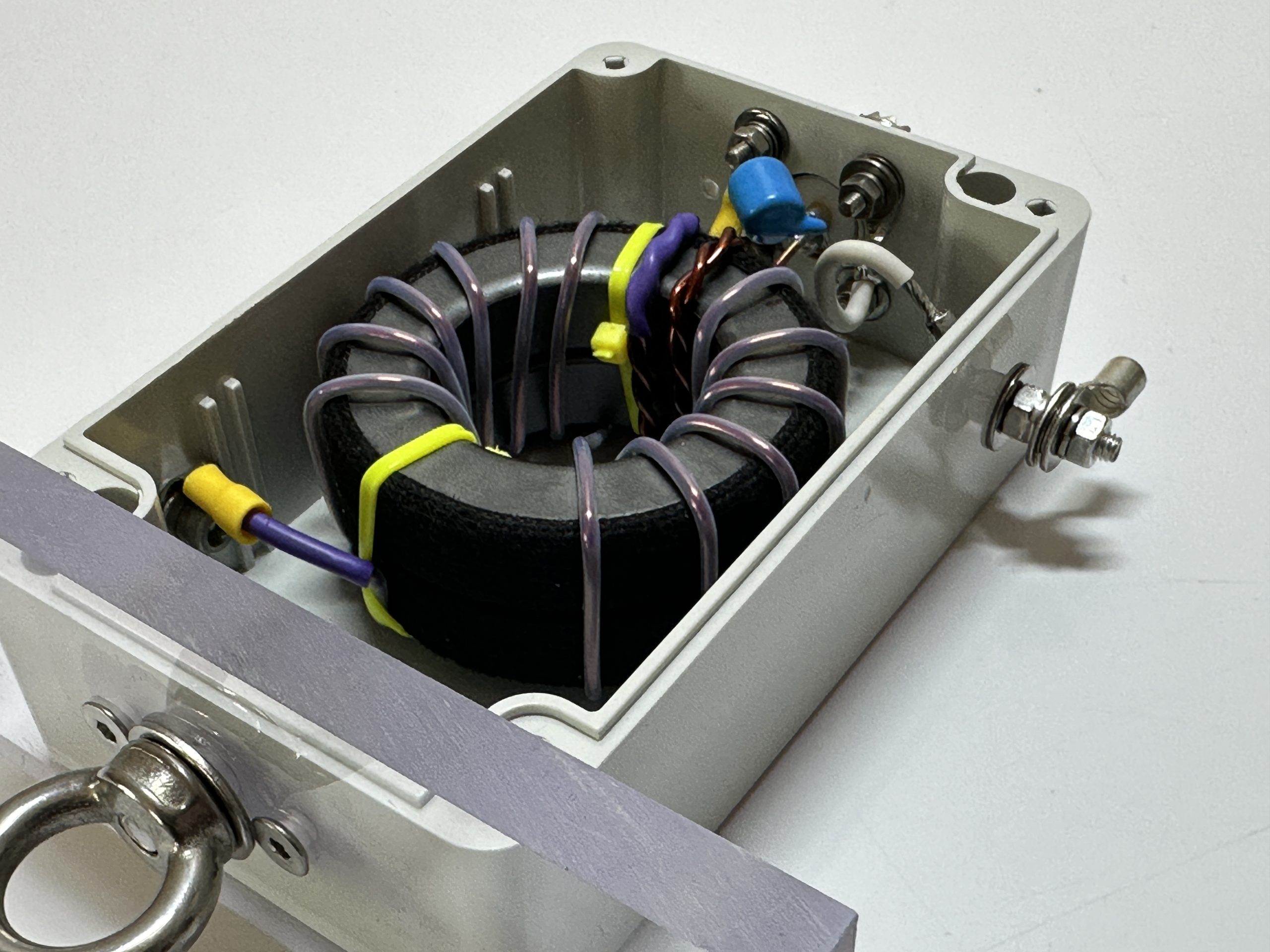

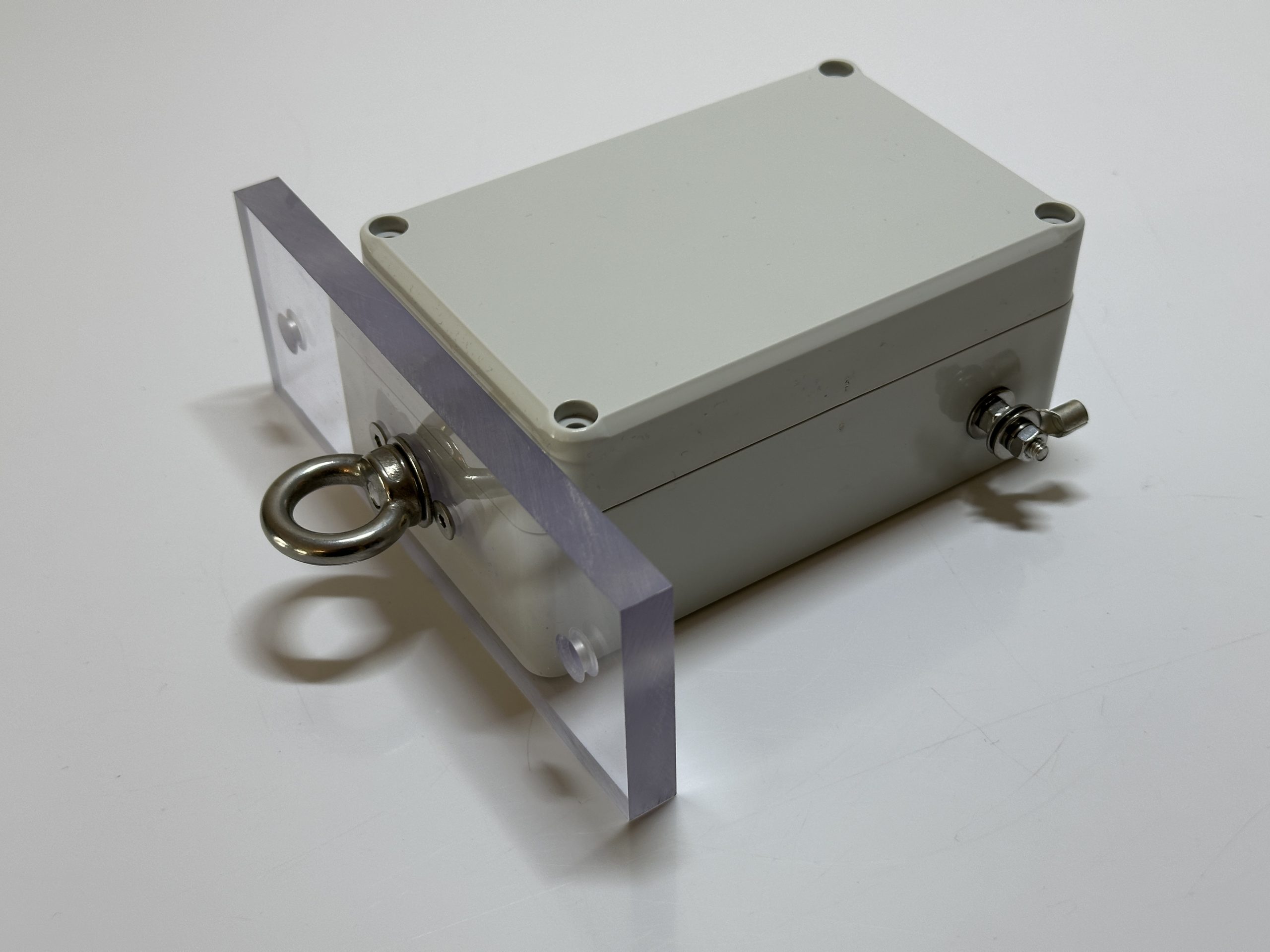

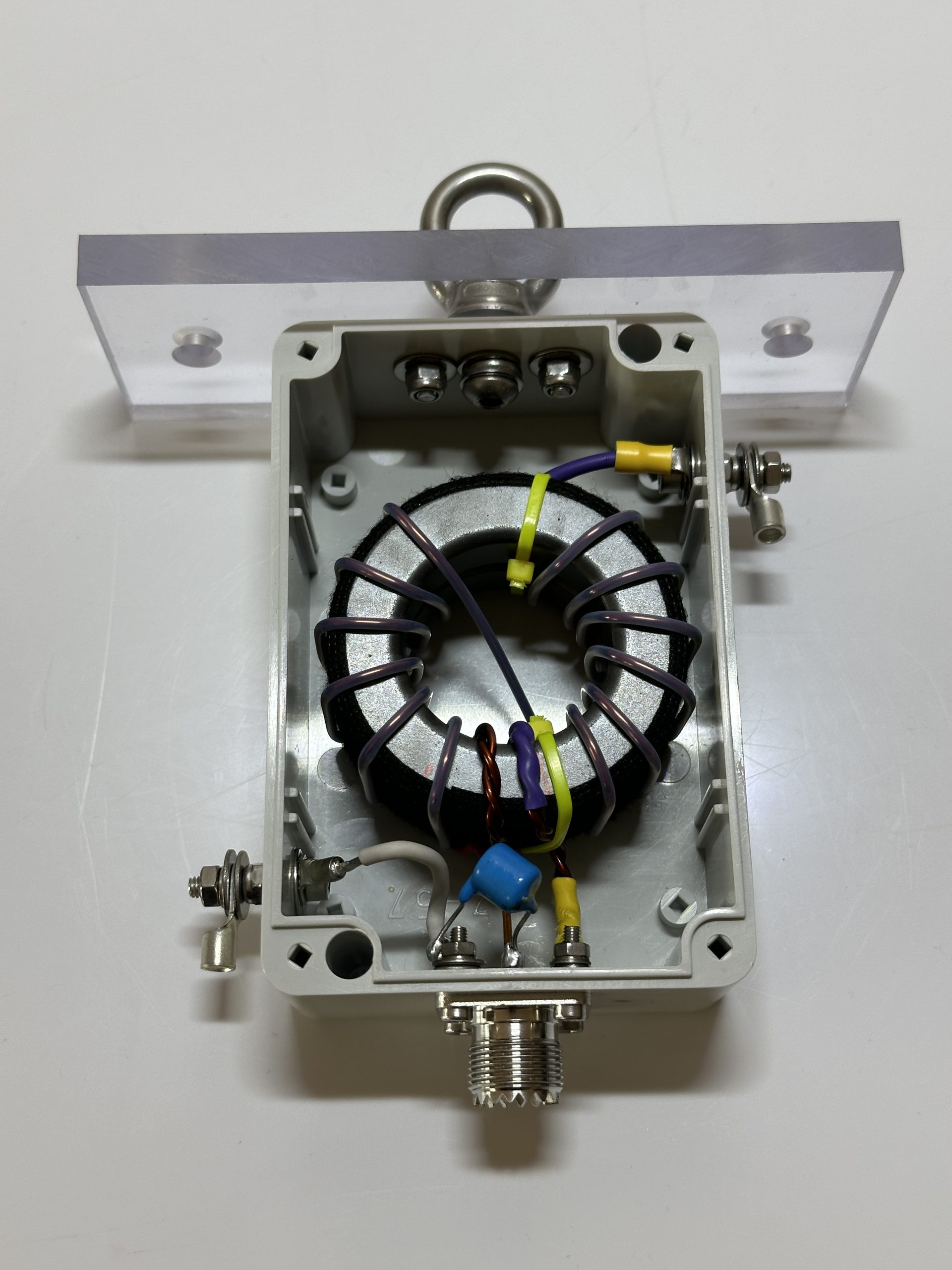

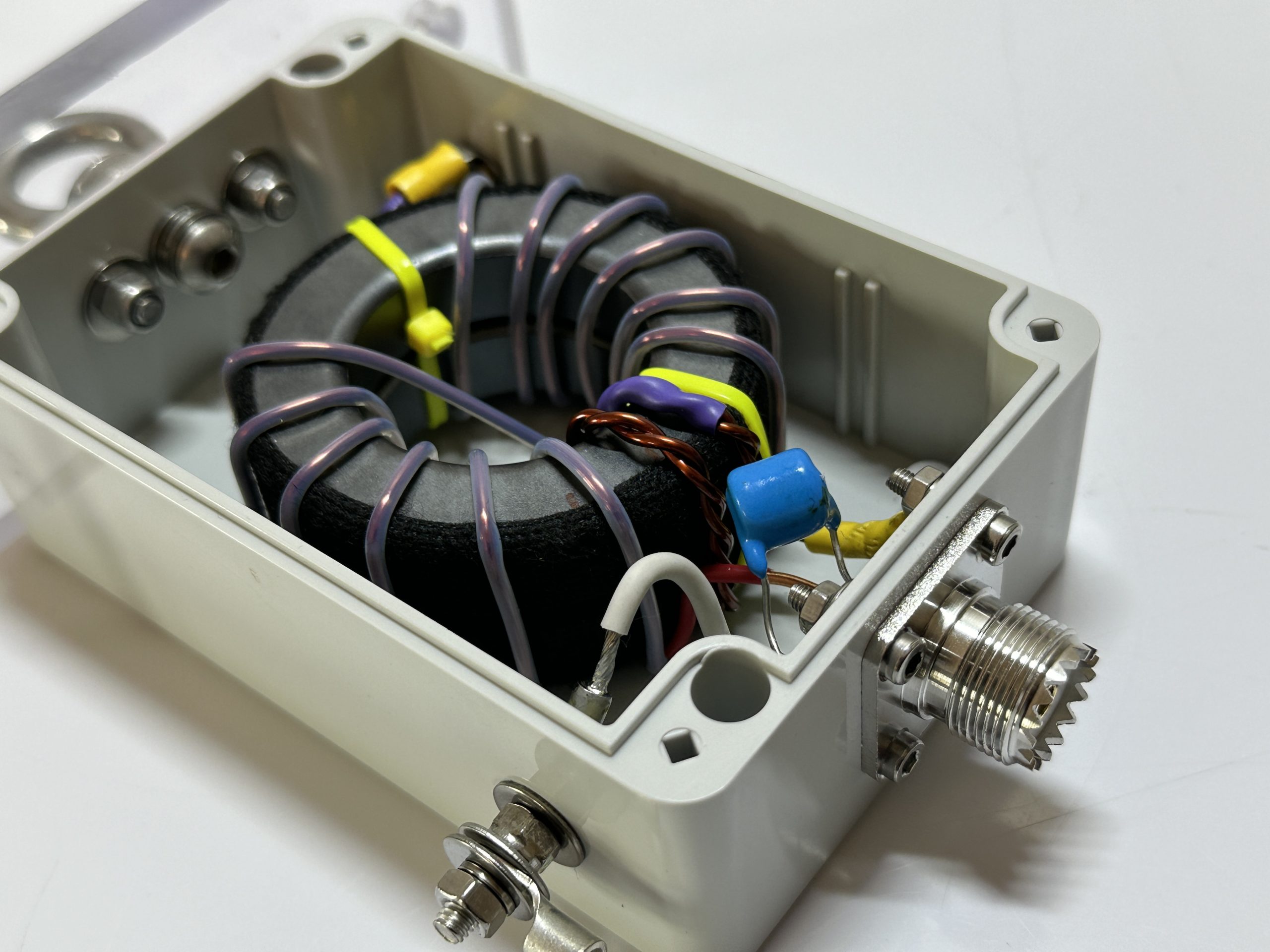

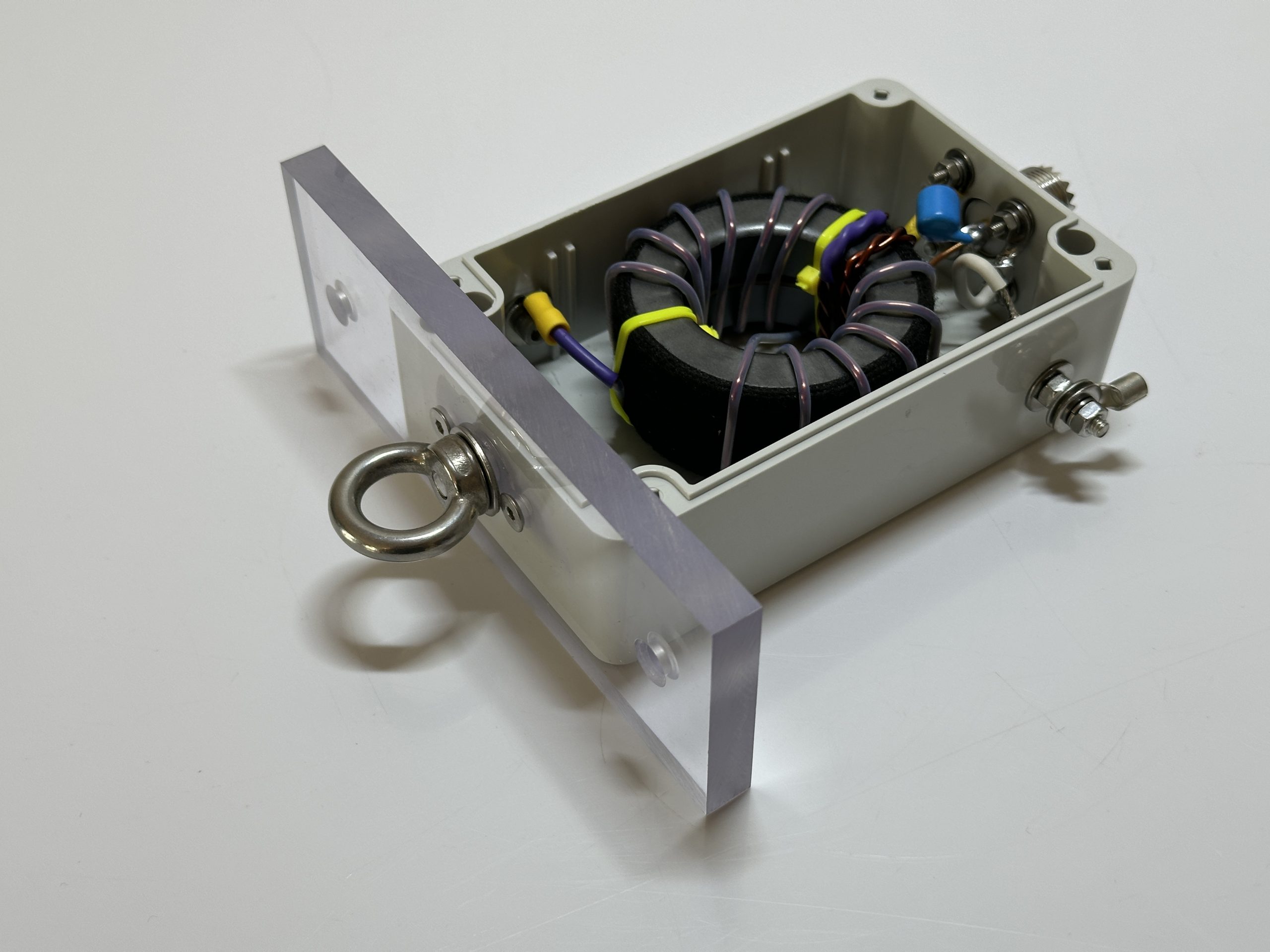

Balun UnUn 49:1 na pasma KF transformator antenowy o mocy max. 500W SSB dedykowany do anten o impedancji 2540 Ohm np. End Fed
I niestety to max jaki da się zrobić na 2 rdzeniach o rozmiarze 240 przy przekładni 2:14 (1:7). Jeśli ktoś próbuje Ci sugerować, że na 2 rdzeniach o tym rozmiarze da się więcej to proszę dokładnie zastanowić się nad zakupem.
Wykonanie:
- Rdzeń 2x Amidon FT240
- Przewód 1,6 mm podwójnie emaliowany w osłonie teflonowej
- SWR dla przykładowej sztuki
- 3,5 MHz – 1:1,1
- 7,1 MHz – 1:1,2
- 14 MHz – 1:1:3
- 28 MHz – 1:1,4
- Wyjście końcówki oczkowe
- Wejście gniazdo UC1 SO239 teflon, złocone styki
- Wszystkie śruby ze stali nierdzewnej klasy A2
- Mocowanie wykonane z poliwęglanu litego odpornego na promieniowanie UV
- Mocowanie oczkowe ze stali nierdzewnej A2, średnica 15 mm pozwalające na wygodne podwieszenie urządzenia
- Obudowa z tworzywa ABS odpornego na promieniowanie UV
- W zestawie są też końcówki oczkowe 4-6 mm2
Moc: 500W SSB, 250W CW, 200W Digi
Produkt do nabycia w sklepie: https://sklep.sq1sdx.eu/
Link bezpośredni do produktu:
https://sklep.sq1sdx.eu/balun-unun-491-500w-ssb-do-end-fed-p-15.html
