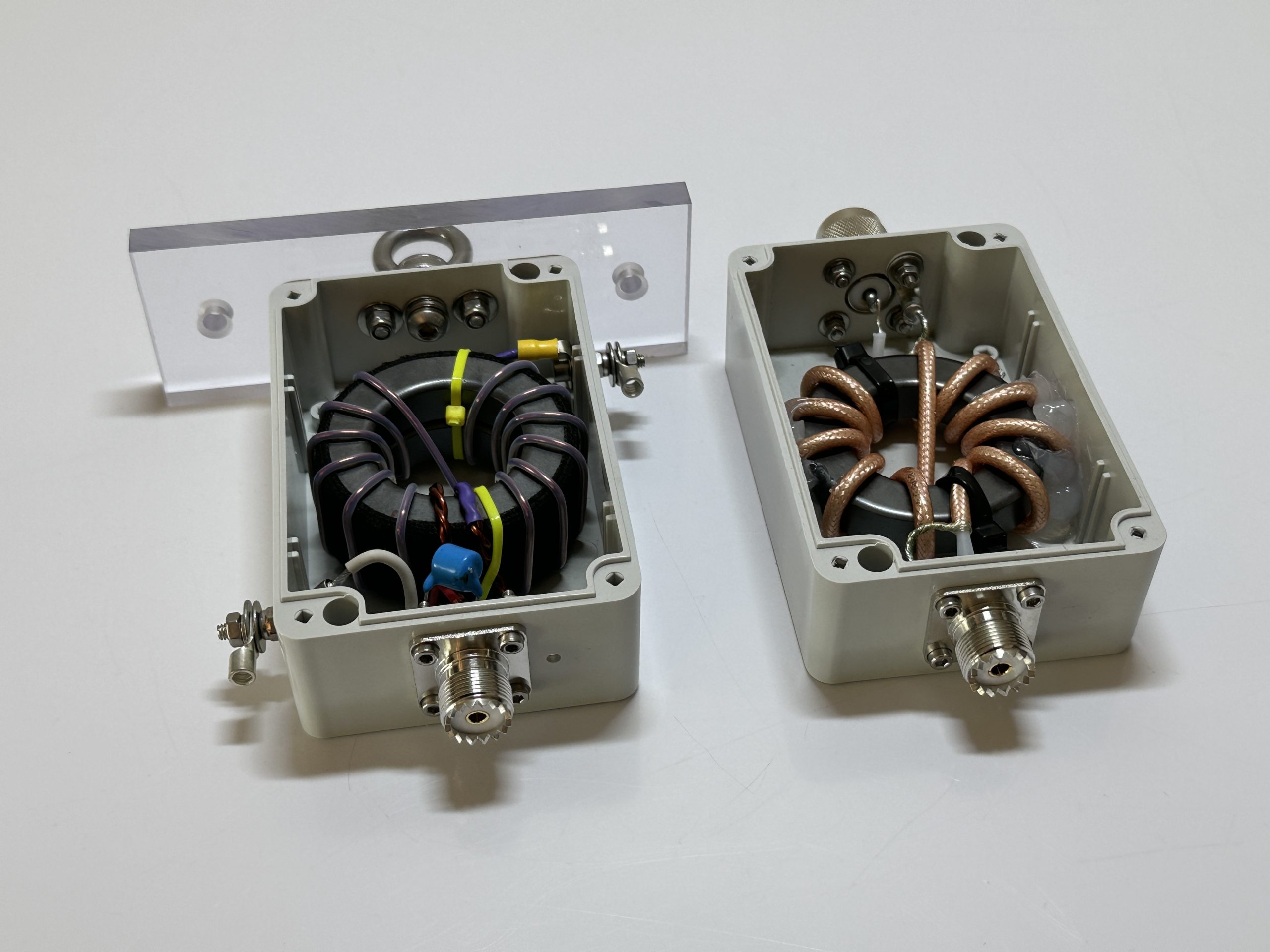

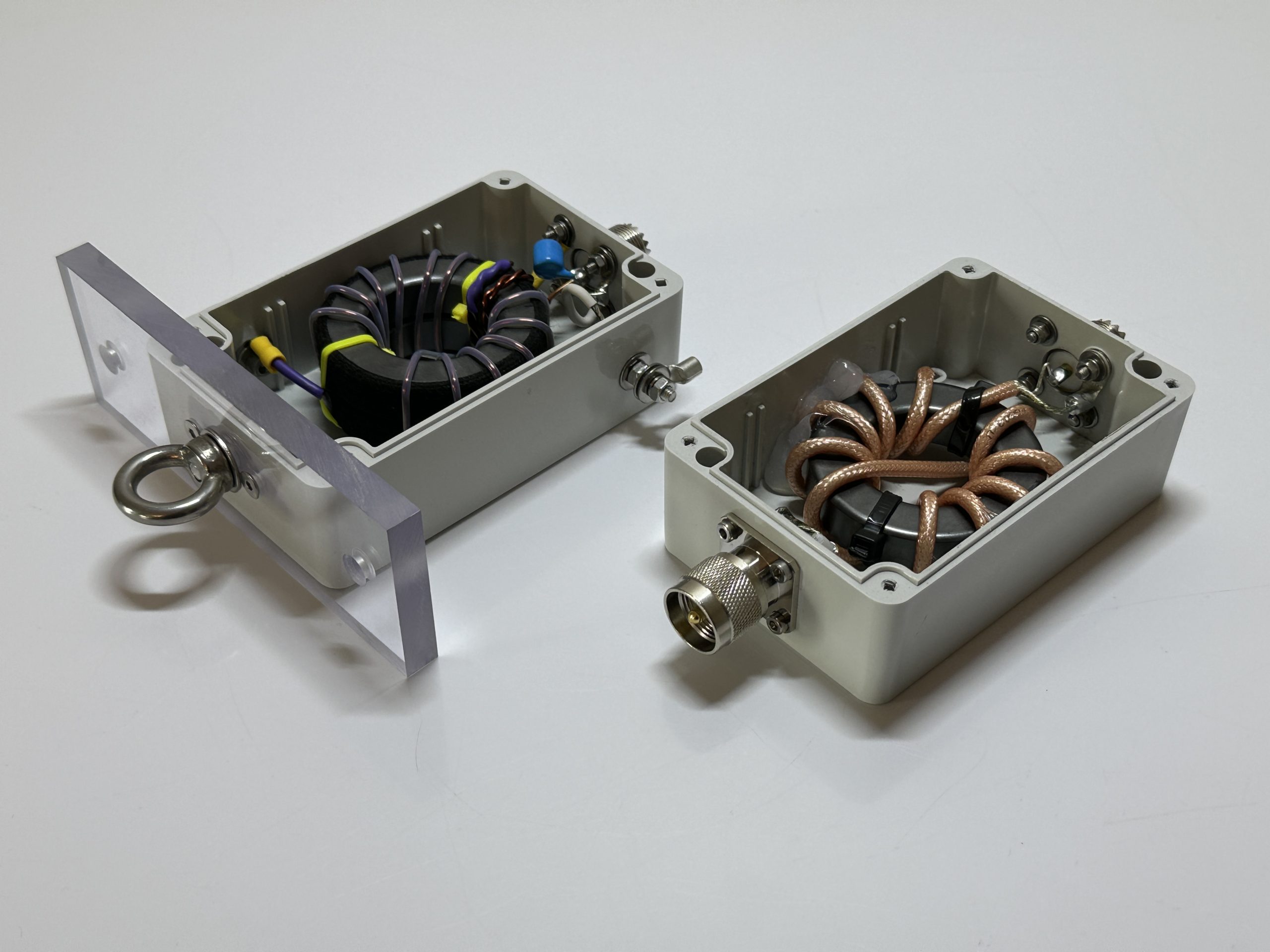

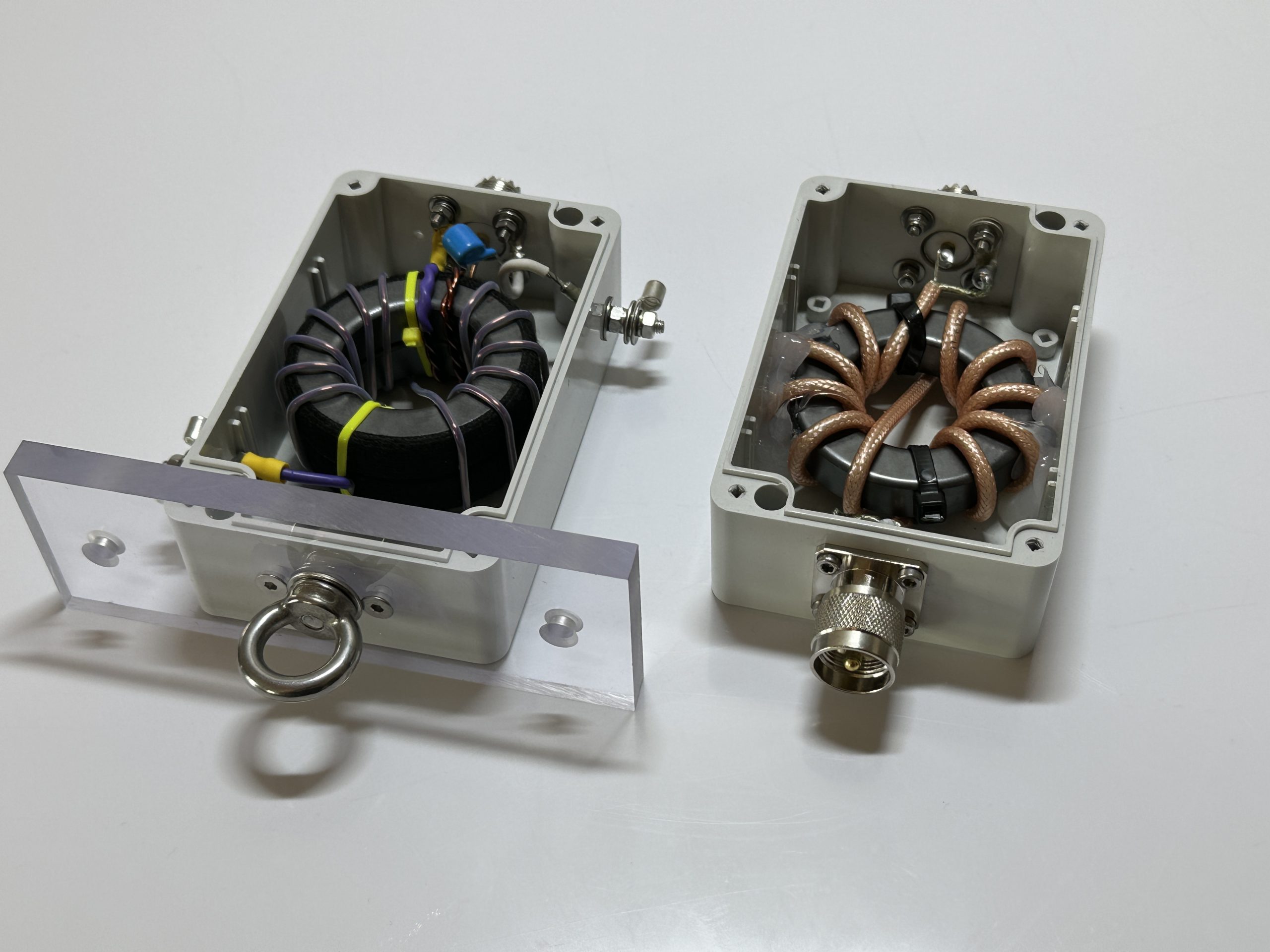

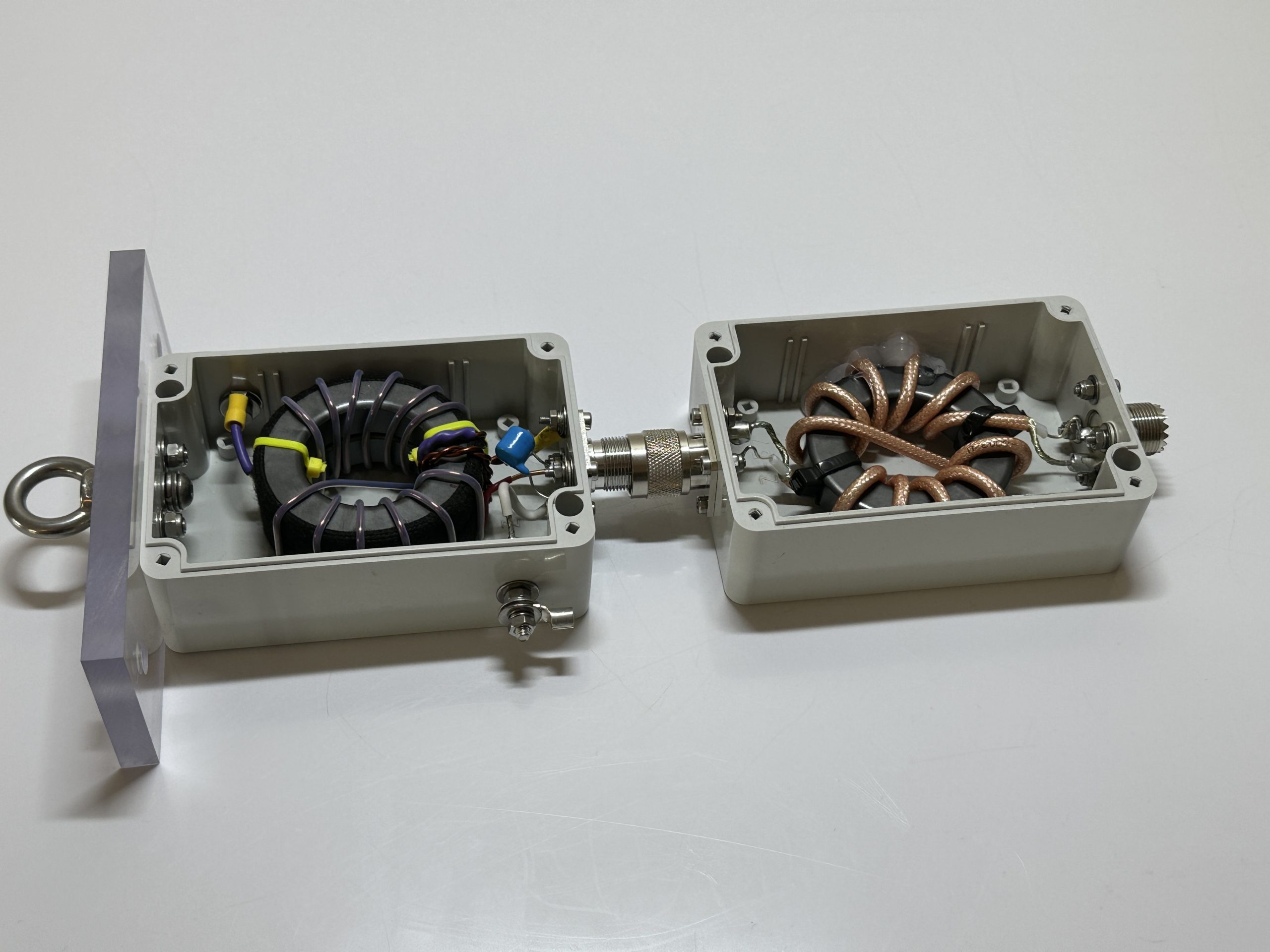

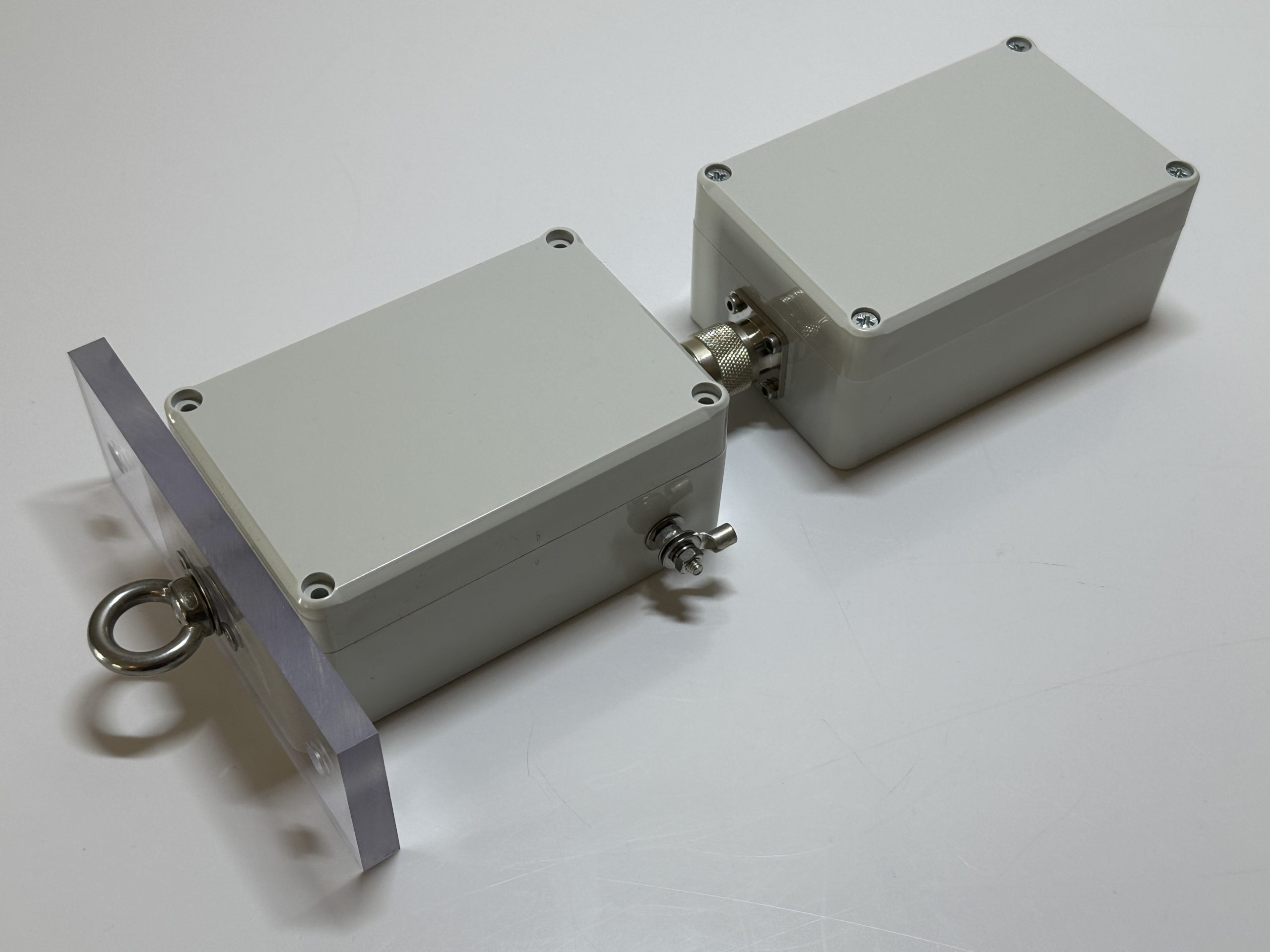

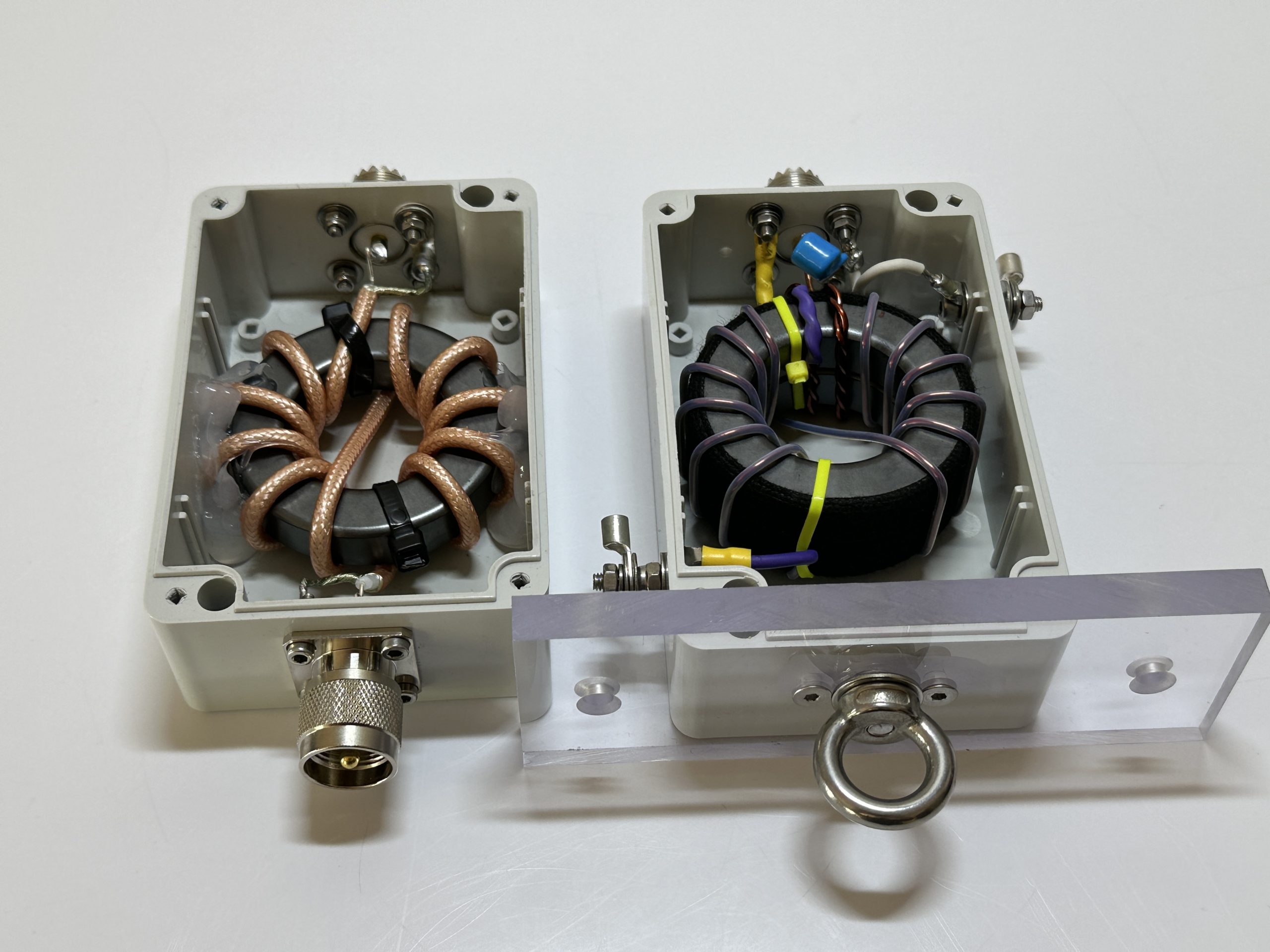

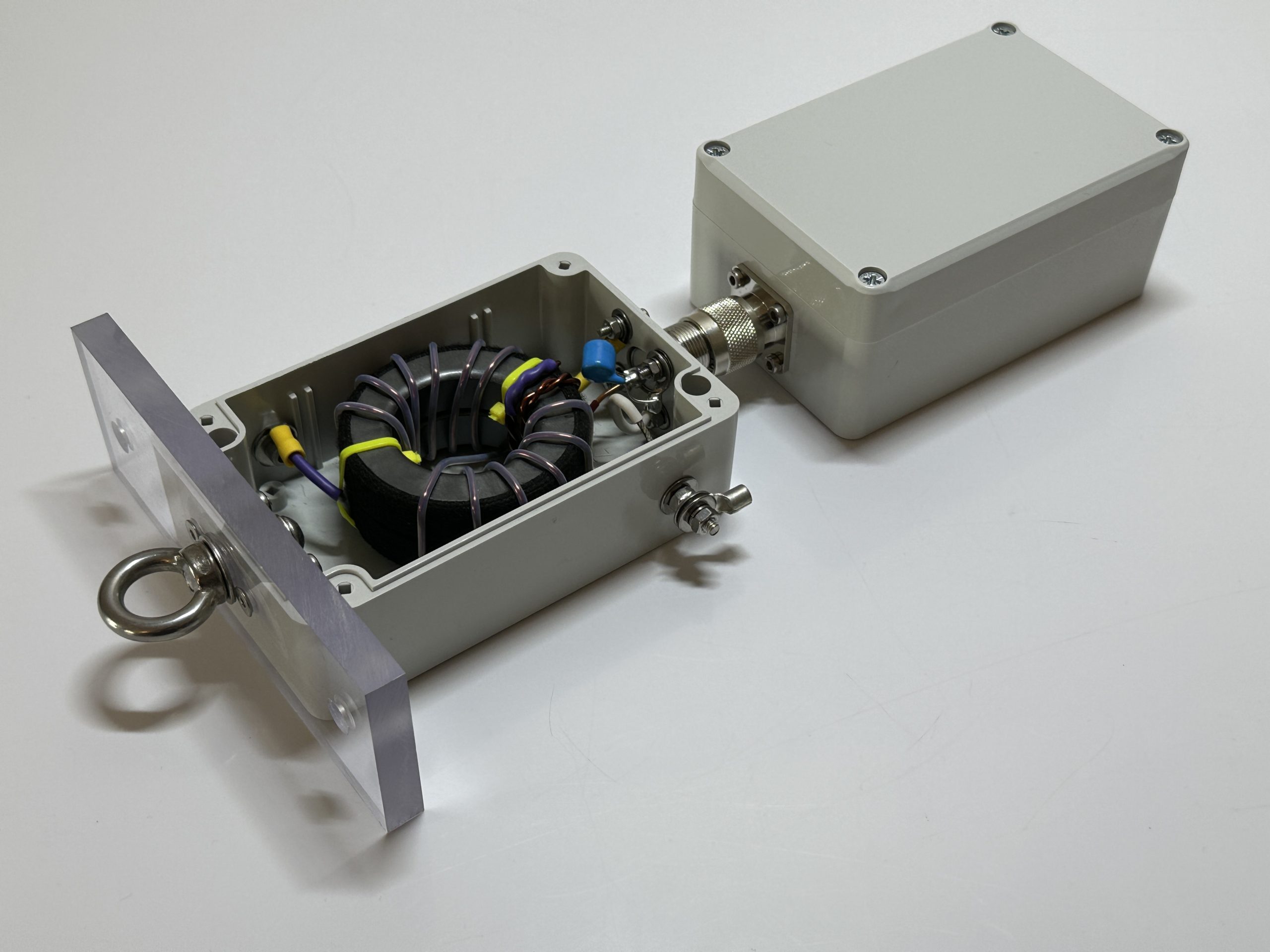

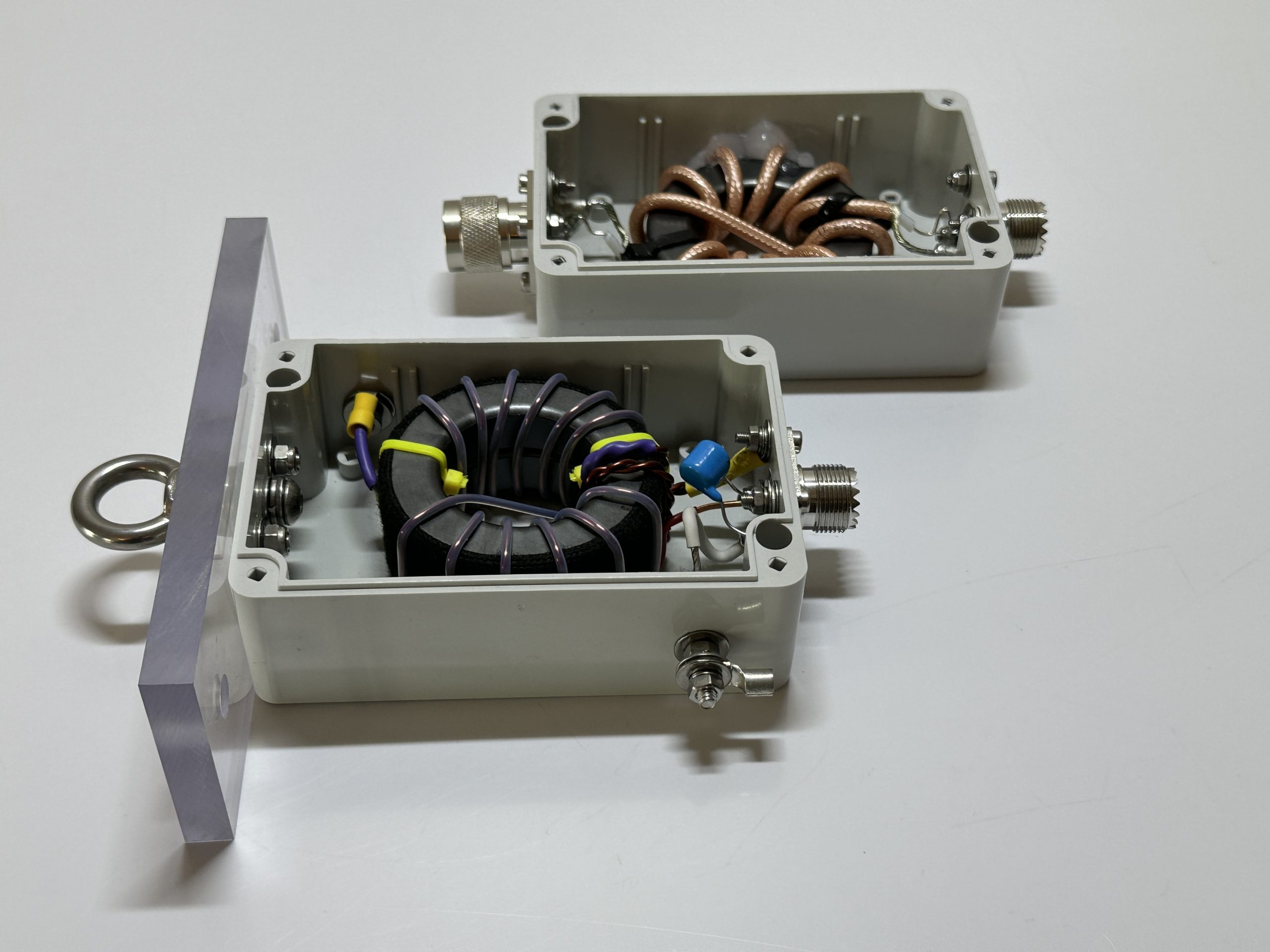

UnUn 49:1 – 500W do End Fed + Balun 1:1 2kW w zestawie taniej
W skład zestawu wchodzi:
Balun UnUn 49:1 na pasma KF transformator antenowy o mocy max. 500W SSB dedykowany do anten o impedancji 2540 Ohm np. End Fed
Wykonanie:
Rdzeń 2x Amidon FT240
Przewód 1,6 mm podwójnie emaliowany w osłonie teflonowej
SWR dla przykładowej sztuki
3,5 MHz – 1:1,1
7,1 MHz – 1:1,2
14 MHz – 1:1:3
28 MHz – 1:1,4
Wyjście końcówki oczkowe
Wejście gniazdo UC1 SO239 teflon, złocone styki
Wszystkie śruby ze stali nierdzewnej klasy A2
Mocowanie wykonane z poliwęglanu litego odpornego na promieniowanie UV
Mocowanie oczkowe ze stali nierdzewnej A2, średnica 15 mm pozwalające na wygodne podwieszenie urządzenia
Obudowa z tworzywa ABS odpornego na promieniowanie UV
W zestawie są też końcówki oczkowe 4-6 mm2
Moc: 500W SSB, 250W CW, 200W Digi
Oraz
Balun 1:1 symetryzator antenowy na pasma KF o mocy max. 2 kW SSB – 1x gniazdo UC1, 1x wtyk UC1 v2
Balun charakteryzuje się bardzo wysokim tłumieniem asymetrii w całym zakresie KF co świadczy o bardzo wysokiej skuteczności tłumienia asymetrii a to najważniejszy parametr każdego baluna 1:1. Im większa oporność tym większa skuteczność.
Wykonanie:
Rdzeń 1x Amidon FT240-43 (optymalny dla pasm 80 – 6 metrów)
Przewód RG-142 w teflonie
SWR 1:1,1 w pasmie KF
Wejście / wyjście gniazdo UC1 SO239 teflon, złocone styki
Wyjście / wejście wtyk UC1 SO239 teflon, złocone styki
Wszystkie śruby ze stali nierdzewnej klasy A2
Obudowa odporna na promieniowanie UV
Wyniki pomiaru dla wybranej sztuki:
1,8 MHz – 24 dB ~ 1500 Ω
3,5 MHz – 30 dB ~ 3000 Ω
7,1 MHz – 33 dB ~ 4200 Ω
14,2 MHz – 38 dB ~ 8000 Ω
28,2 MHz – 36 dB ~ 6500 Ω
50 MHz – 23 dB ~ 1300 Ω
Moc do 2 kW SSB, 1 kW CW, 750 W Digi
